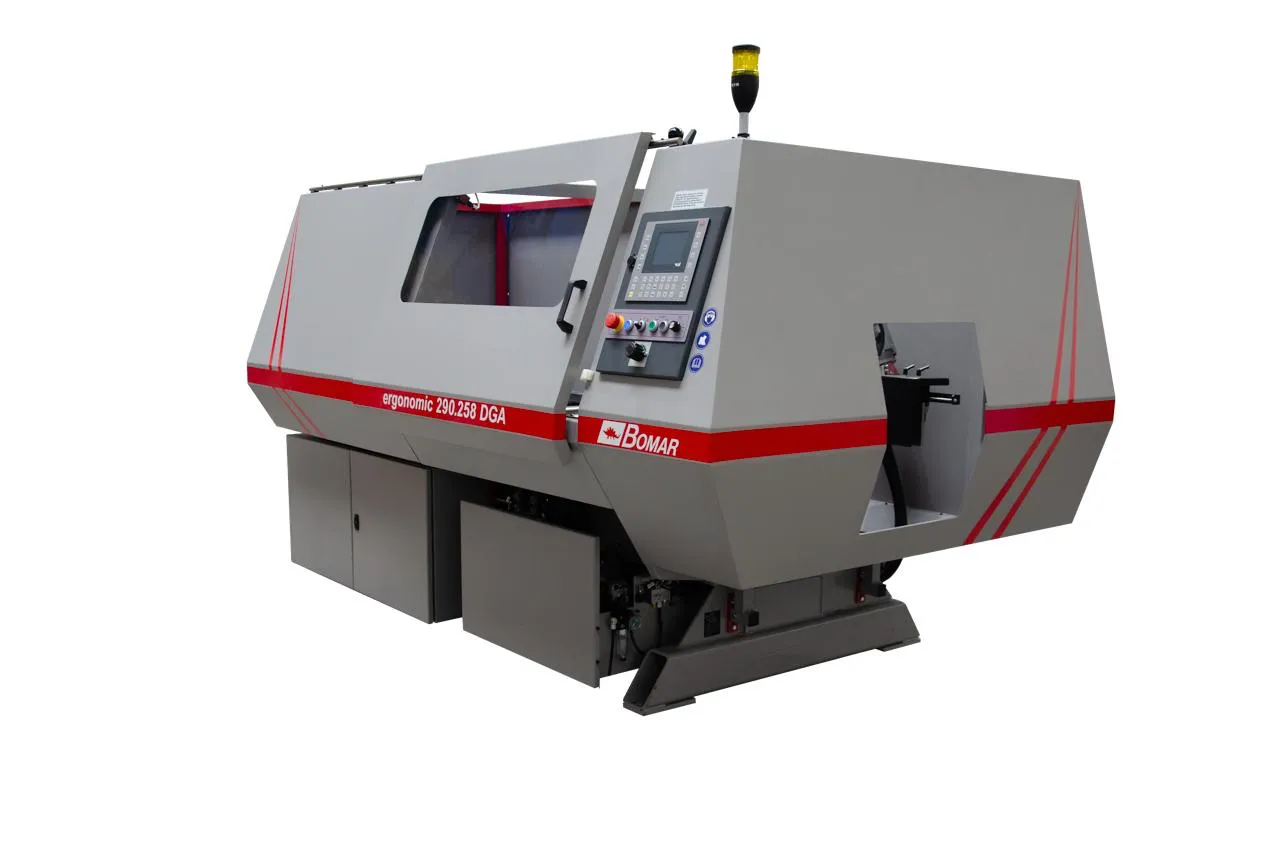

Ergonomic 290.258 DGANC
Die Ergonomic 290.258 DGANC ist eine voll gekapselte, vollautomatische Gehrungs-Bandsäge mit hydraulischem Heben/Senken des Sägearms, hydraulischem Schraubstock und motorischem, linear geführtem Materialvorschub (max. 1500 mm pro Hub). Sie bietet einen beidseitigen Gehrungsbereich von −45° bis +60° mit automatischer Schwenkpositionierung des Sägearms.
Ein frequenzgeregelter, stufenloser Antrieb ist verbaut, und die Materialhöhenerkennung verkürzt die Taktzeiten durch einen Eilgang bis unmittelbar ans Material.
Hauptmerkmale
- Vollautomatische Doppelgehrungssäge
- Hydraulischer Arm und Schraubstock
- Motorischer Linearvorschub (max. 1500 mm/Hub)
- Gehrungsbereich −45° bis +60°, automatische Positionierung
- Materialhöhenerkennung (Eilgang)
Auf einen Blick
- Rund Ø, 0°Ø 258 mm
- Rechteck, 0°325 × 180 mm
- Gehrung60° L/R
- BetriebsartAutomatisch
- Antrieb1.5 kW, 3 × 400 V / 50 Hz
- Bandgeschwindigkeit20–120 m/min
Schnittparameter
| Gehrungswinkel | Rund Ø (mm) | Rechteck (mm) | Quadrat (mm) |
|---|---|---|---|
| 0° | 258 | 325 × 180 | 258 |
| 45° right | 210 | 215 × 100 | 195 |
| 45° left | 180 | 235 × 80 | 195 |
| 60° right | 125 | 135 × 100 | 125 |
Technische Daten
| Betriebsart | Automatisch |
|---|---|
| Kleinster Durchmesser | Ø 5 mm |
| Kürzeste Reststücklänge | 280 mm (at 0°) |
| Sägebandgeschwindigkeit | 20–120 m/min |
| Sägebandabmessungen | 2910 × 27 × 0.9 mm |
| Antrieb | 1.5 kW, 3 × 400 V / 50 Hz |
Maschinenabmessungen
| Länge | 2900 mm |
|---|---|
| Breite | 1850 mm |
| Höhe | 1650 mm |
| Gewicht | 1500 kg |
Passende Optionen
Zubehör
Mikrosprüh-System
der MICRONIZER trägt Schmiermittel auf die Zahnspitzen und den Bandrücken auf; ideal zum Schneiden von Rohren und Profilen.
Halogen-Arbeitsleuchte
beleuchtet den gesamten Arbeitsbereich.
3. Kühlmittelzufuhr
eine zusätzliche Kühlmittelzufuhr für besonders breite Materialien.
LaserLiner
projiziert die exakte Schnittlinie auf das Material.
